SEMEM_QBR板式换热器
更新 2022-08-15 阅读 点赞
产品描述：全焊型板式换热器的板片不冲孔，分别在端面间隔焊成一个整体，冷热介质在每张板片的两侧进行热交换。流体压力及压力冲击，主要由氩弧焊缝承受，无任何密封垫。

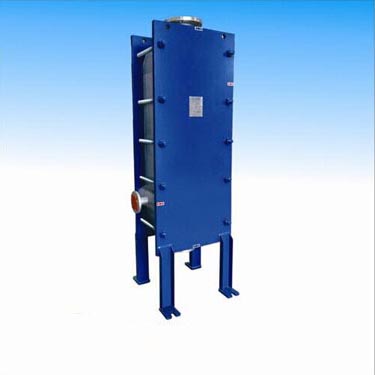

SEMEM_QBR板式换热器
（全焊型板式换热器）
SEMEM_QBR板式换热器
（全焊型板式换热器）
全焊型板式换热器的板片不冲孔，分别在端面间隔焊成一个整体，冷热介质在每张板片的两侧进行热交换。流体压力及压力冲击，主要由氩弧焊缝承受，无任何密封垫。
全焊型板式换热器由于无密封垫，耐高温高压，温度可承受300℃高温，压力可达3.0MPa。介质进出口管径灵活，可以根据工况要求任意制作接管通径，特别适合高压、中大流量的气—液、液—液间换热。
全焊型板式换热器由于全部是氩弧焊接，无橡胶密封垫，特别适用溶解性强，极性强的有机溶液如苯，甲苯，二甲苯，碳四，脂类等的加热、冷却、蒸发、冷凝。
QBR板式换热器技术指标:
工作压力：较高3.0MPa
设计温度：-195～300℃
板片厚度：0.7～1.0mm
板片材质：AISI304、316、316L、254SMO、钛等。
QBR板式换热器主要技术参数：
|
技术参数 型号 |
装机面积 （㎡） |
处理量液（气） m3/h |
接口直径 （㎜） |
热交换量 （MW） |
板间距 （㎜） |
流道 截面积 （㎡） |
设备 较大重量 （㎏） |
|
QBR013 |
1-15 |
150(1500) |
200 |
0.7 |
5.0 |
844×10-6 |
250 |
|
QBR024 |
4-40 |
200(2000) |
200 |
1.9 |
5.0 |
844×10-6 |
500 |
|
QBR035 |
10-80 |
400(4000) |
250 |
5.5 |
5.0 |
1176×10-6 |
1200 |
|
QBR05 |
15-120 |
500(5000) |
250 |
11 |
5.0 |
1176×10-6 |
1700 |
|
QBR068 |
30-200 |
800(8000) |
400 |
14 |
5.0 |
1890×10-6 |
2900 |
|
QBR09 |
40-300 |
900(9000) |
400 |
21 |
5.0 |
1890×10-6 |
4000 |
|
QBR12 |
30-500 |
1100(11000) |
500 |
24 |
5.5 |
2610×10-6 |
6000 |
|
QBR166 |
40-700 |
1500(15000) |
600 |
32 |
5.5 |
3354×10-6 |
8000 |
|
QBR22 |
100-1000 |
2000(20000) |
800 |
46 |
5.5 |
4200×10-6 |
12000 |
