现场需求：

        锅炉在运行中，由于锅内的水不断地的蒸发、浓缩，锅内水中的含盐量将不断的增加。同时，锅炉底部的炉水所含的泥渣、水垢等沉积物的浓度也将越来越高。通过定期排污或连续排污，可使锅炉内的泥渣等沉积物随炉水排出炉外，防止锅筒中集结水垢，影响锅炉的水循环和热效率，从而保证锅炉平稳、经济的运行。但是，锅炉污水中除含有少量的水垢、泥沙等沉积物外，绝大部分是含有大量热能的软化水。这部分水的排放会造成热能和水资源的浪费。如何对其加以利用，使企业节能降噪，增大效益。这里给出了其中一条经济、简捷的利用途径，即回收热能用于采暖。



锅炉污水含有大量的热能，下表为不同压力下炉水对应的热焓值：

序号	压力(Mpa)	炉水温度(℃)	炉水热焓值(Kj/kg)	蒸汽热焓值(Kj/kg)
1	1	179.8	762.84	2777.67
2	1.1	184	781.35	2781.21
3	1.2	188	798.64	2784.29
4	1.3	191.6	814.89	2786.99
5	1.6	201.4	858.69	2793.29
6	2.5	223.9	961.96	2800.9
7	4	250.3	1087.2	2800.53
8	5.3	267.6	1172.9	2791.7
9	6.4	279.8	1235.8	2780.6





基本方案

1.设备选型

HQS管道式汽水混合器。



2.解决问题

一般地，锅炉排污水量要远远小于采暖循环水量，因此可以将锅炉排污水通过一个汽水混合器直接接入循环水管道。具体连接见下图。



3.系统示意图







增值方案

1.设备选型

HQS管道式汽水混合器+WK系列水温控制器



2.解决问题

保持恒定水温。水温低于设定温度时，自动打开蒸汽阀；水温到达设定温度时，自动关闭蒸汽阀。

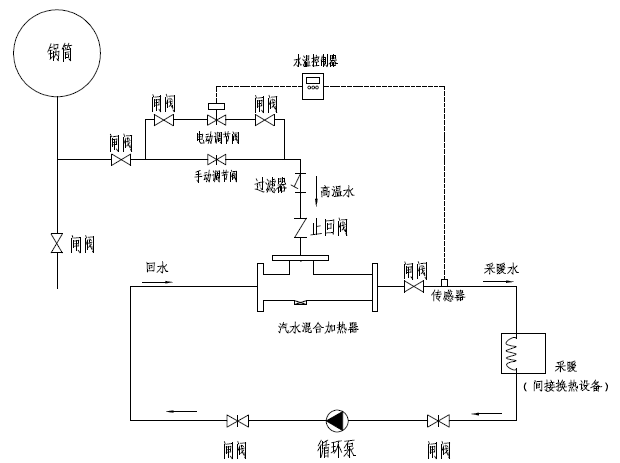

3.增值方案系统示意图







增值系统举例

以一台20t的锅炉为例，排污率按3%计算，排污水量为0.6t/h，水温为180℃，热焓值为762kj/kg，大约可以供1500㎡采暖。而采暖循环水量为4.5t/h（按照95℃~70℃标准采暖）。

选型：一台HQS-65-4.5管道式汽水混合器可以满足工况要求。
