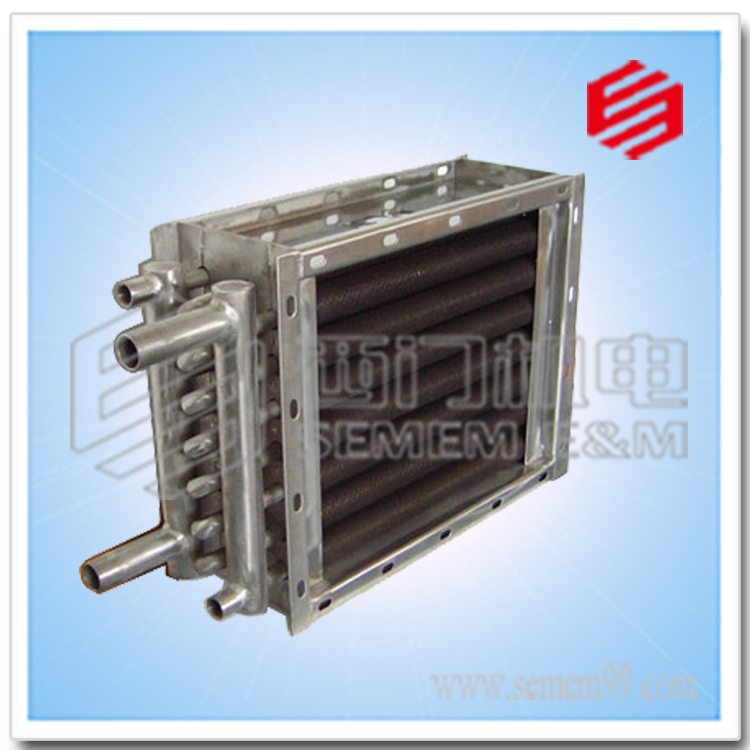

翅片空气散热器的结构包括散热排管、进出总管、框架，其中，散热排管由散热管束组成，散热管由基管和翅片组成。散热管质量决定换热效果，散热管排列方式影响空气阻力，散热管安装方式决定承受温差（热胀冷缩）能力。

        按翅片空气散热器工艺可分为框架固定式和框架支撑式两种。框架固定式，散热管直接焊接到框架箱盒，结构简单，一般用于180℃以下热媒或冷媒；框架支撑式，散热管穿过框架多孔板，与连通管（或弯头）焊接，一般用于180℃以上热媒。

        按翅片管工艺分类，翅片空气散热器可分为绕片式、轧片式、串片式三种。绕片式翅片管又分为直绕式（热镀锌翅片管、碳钢翅片管、不锈钢翅片管）、L型绕式（铜翅片管、铝翅片管）两种。其中热镀锌翅片空气散热器是最常用、最传统的散热器之一。

       了解翅片空气散热器类型，需结合实际工况，才能快速做出型号判断。
