方案描述：饲料加工过程中，需要将水份在22%以上的颗粒饲料，快速降到水份10%左右，才能保证产品质量合格。采用翅片管蒸汽散热器作为饲料干燥设备，能满足饲料干燥过程中的温度、湿度需要。
SEMEM_饲料烘干散热器方案
（SRQ型翅片管散热器应用）
SEMEM_饲料烘干散热器方案
（SRQ型翅片管散热器应用）
方案说明
饲料加工过程中，需要将刚从膨化机挤出的饲料水份在22%以上的颗粒，快速降到水份10%左右，才能保证产品质量合格。采用翅片管蒸汽散热器作为饲料干燥设备，能满足饲料干燥过程中的温度、湿度需要。以下是我司为双胞胎饲料集团长沙分公司设计的方案，供大家参考：
方案参考
1. 现场环境：
热 媒：0.6Mpa饱和蒸汽 环境温度：15℃
烘房尺寸：长20M、宽3、高2.5M；
2. 解决问题:
a. 翅片管散热器出风口温度达到90-100度左右；
b. 3-4分钟内烘干饲料70-80kg，水份从15%降到10%；
c. 翅片管换热器安装尺寸长1000mm、宽1000mm；
d. 翅片管散热器使用寿命长，一劳永逸。
3.方案设计：
根据我们多年的设计、生产经验，参考《饱和水和饱和水蒸汽热力性质》、《空气的物理性质性质表》及相关的热工理论，设计如下：
|
项 目 |
数 据 |
单 位 |
备 注 |
|
蒸 汽 压 力 |
0.6 |
Mpa |
|
|
蒸 汽 温 度 |
164.983 |
℃ |
|
|
进 风 密 度 |
1.183 |
Kg/m3 |
（15℃干空气） |
|
风 量 |
5400 |
m3/h |
|
|
|
6388.2 |
Kg/h |
|
|
|
1.77 |
Kg/s |
|
|
|
|
|
|
|
进 风 温 度 |
15 |
℃ |
|
|
进风比热容 |
1.0112 |
Kj/Kg•K |
（15℃干空气） |
|
出 风 温 度 |
100 |
℃ |
|
|
出风比热容 |
1.022 |
Kj/Kg•K |
（100℃干空气） |
|
供 热 量 |
561893.3 |
Kj/h |
|
|
|
134295.72 |
KCal/h |
|
|
平 均 温 差 |
122.48 |
℃ |
|
|
总散热面积 |
61.25 |
m2 |
|
|
|
|
|
|
|
饲 料 重 量 |
0.08 |
t |
|
|
烘干前含水量 |
15 |
% |
|
|
烘干后含水量 |
10 |
% |
|
|
烘 干 时 间 |
0.05 |
h |
|
|
烘 干 热 量 |
340 |
kcal |
|
|
|
6800 |
kcal/h |
|
|
散热器通风口长 |
940 |
mm |
1000 |
|
散热器通风口宽 |
940 |
mm |
1000 |
|
通 风 面 积 |
0.88 |
m2 |
|
|
净 面 比 |
0.61 |
|
|
|
通风净截面积 |
0.542 |
m2 |
|
|
实际空气重量流速 |
3.28 |
Kg/m2*s |
|
|
传 热 系 数 |
18.81 |
Kcal/m2*h*℃ |
|
|
|
|
|
|
|
表面散热管 |
16.21 |
根 |
|
|
|
16.00 |
根 |
|
|
一排散热管散热面积 |
15.68 |
m2 |
|
|
散热器排数 |
3.91 |
|
|
|
单台散热管长度 |
47.00 |
m |
|
|
散热器散热面积 |
46.06 |
m2 |
|
|
散 热 器 台 数 |
1.3 |
台 |
2台SRQ10*10D |
|
|
2 |
台 |
|
4、设备选型
根据客户现场环境与要求，建议选配2台SRQ10*10D翅片管散热器叠加使用，可满足现场需要。

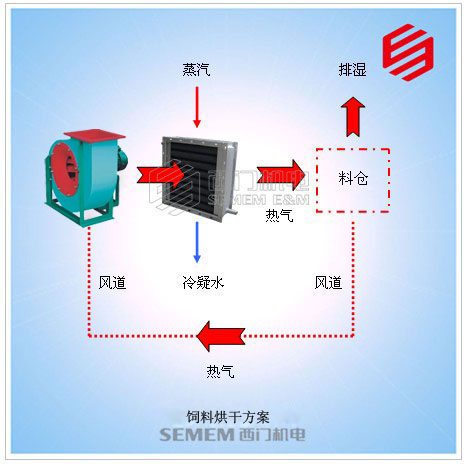

5、饲料烘干系统示意图:
