方案说明

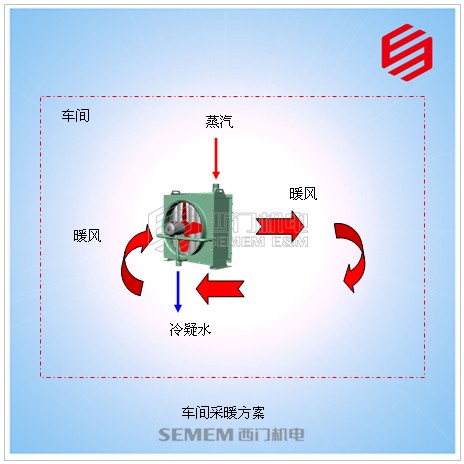

    随着工业水平的不断发展，冬天为了使高大厂房内的温度既满足生产要求，又能降低能耗、减少成本。通常使用蒸汽暖风机或热水暖风机进行采暖，这是既经济又环保的方案。现以我司为成武泰轮橡胶厂设计的蒸汽车间供暖方案供大家参考。



  参考方案

  1. 现场条件

     厂      房： 长120米、宽30米、高4米；

                      10米/跨、共3跨;

     热      媒： 0.1MPa饱和蒸汽，

     环境温度： 冬季室外零下15℃，



  2.  解决问题

    利用蒸汽采暖，保持车间内温度15-20℃；



  3. 方案设计

　根据我们多年的设计、制造经验，参考《工业建筑体积热指标》进行计算:



建 筑 名 称	V103m3	q1	q2
机加工类车间	5——10	0.64——0.52	0.47——0.20
	10——15	0.52——0.47	0.29——0.17
	50——100	0.47——0.44	0.17——0.14
	100——200	0.44——0.41	0.14——0.09
木 工 车间	＜5	0.7——0.64	0.7——0.58
	5——10	0.64——0.52	0.58——0.52
	10——50	0.52——0.47	0.52——0.47



 a. 计算采暖体积:  V=120*30*4=14400 m³

 b. 计算热负荷   查体积热指标: q1=0.52   q2=0.29

     Q=1.2V×（q1+q2）×（t1-t2）÷1000

         =1.2*14400*（0.52+0.29）（15+15）÷1000=419.9KW

 c. 确定暖风机型号:XQ-40蒸汽暖风机。

 d. 确定暖风机数量

     根据XQ-40蒸汽暖风机的散热量是24.3KW

     n=419.9/24.3/0.7=24.6台    取整数24台（注：0.7为蒸汽散热有效系数）

    如您在使用蒸汽或热水采暖中有任何需要，请致电400-018-1846，我们将竭诚为您服务。
