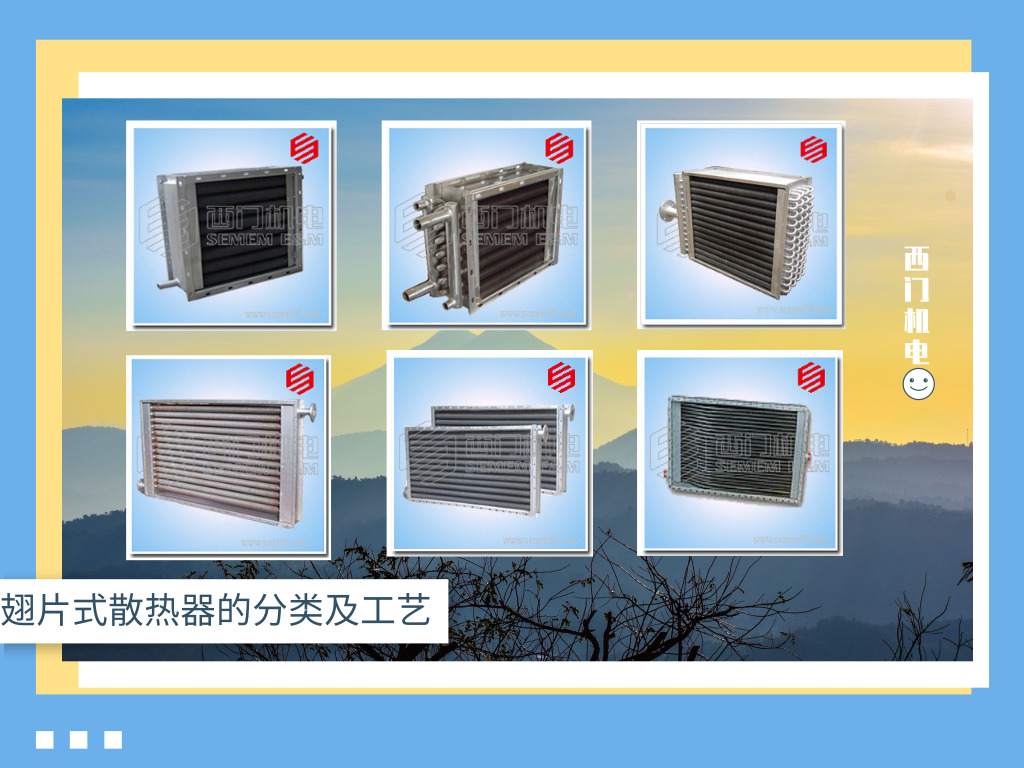

正文SEMEM_翅片式散热器分类及工艺
（翅片式散热器特征）
（翅片式散热器特征）
发布 2024-01-26
阅读
点赞
市面上翅片式散热器品类丰富，价位有高有低，销售人员在介绍产品时往往有些言过其实，让消费者真假难辨。 翅片式散热器品质好坏由其原材料和制作工艺决定，所以这两方面也直接决定了其价位。笔者总结了一些翅片式散热器分类及工艺专业知识，供大家参考。
目前翅片式散热器常用材质有：钢、钢铝复合、铜、铜铝复合、不锈钢。钢制即钢管绕钢翅片，钢铝复合即钢管轧铝翅片，铜制即铜管绕铜翅片，铜铝复合即铜管轧铝翅片，不锈钢即不锈钢管绕不锈钢翅片。
|
分类
|
工艺、特性
|
工作温度
|
|
直绕式翅片管
|
采用强力缠绕工艺，管片结合紧密，片距均匀，褶皱小，不易积灰。
|
120℃
|
|
L型翅片管
|
采用缠绕工艺，生产效率高，片距均匀，传热性好，翅化比高，基管可以得到保护不受空气侵蚀。
|
230℃
|
|
热镀锌翅片管
|
在直绕式翅片管基础上，采用热镀锌工艺，管片结合紧密，片距均匀，褶皱小，不易积灰，翅片牢固，传热快。
|
200℃
|
|
磷铜钎焊翅片管
|
在直绕式翅片管基础上，采用磷铜钎焊工艺，铜管-铜片焊接牢固，焊接率100%，无接触热阻，传热量大，可在高温工况下长期使用。
|
550℃
|
|
在直绕式翅片管基础上，采用高频焊工艺，管片焊接率高，接触热阻小，褶皱小，不易积灰，可对碳钢及不锈钢等金属进行焊接。
|
600℃
|
|
|
镍基渗层钎焊翅片管
|
在直绕式翅片管基础上，采用钎焊工艺，焊着率100%，传热性能好，不存在接触热阻，管片接合力强，耐振动和冲击，镍基钎焊可焊接不同的材料，渗层致密，不起皮，表面硬度高，能在高温，高流速腐蚀性介质冲刷下长期使用。
|
600℃
|
|
椭圆型翅片管
|
采用绕片及钎焊工艺，生产效率高，管片焊接牢固，无接触热阻，能在高温环境下长期使用，由其组成的换热器在相同换热面积下，传热量比圆形翅片管高30%，空气侧阻力比圆形翅片管小50%，可以有效降低风机运行成本，
应用：主要用于电力，炼油，冶金，化工等领域。 |
600℃
|
|
轧片式翅片管
|
传热性能高，接触热阻小。翅片与管子接触面积大，贴合紧密、牢靠。抗大气腐蚀性能好，长期使用性能稳定。
|
≤250°C
|
钢制翅片式散热器，广泛用于工业及民用采暖和物料烘干，采用热镀锌工艺，可以充分填充缝隙、稳固翅片、高效传热、高效防腐，是广受欢迎的一种工艺方式。
编辑 tang
