SEMEM_XQ蒸汽暖风机

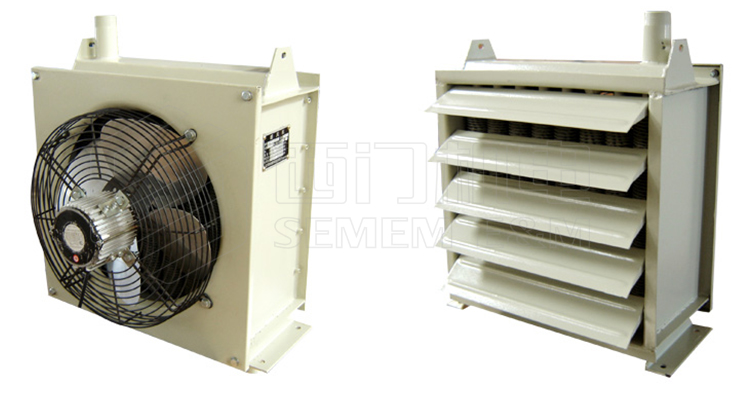

一、XQ型蒸汽暖风机概述:

  1. XQ型蒸汽暖风机是我司吸收了国外的先进技术与制造工艺，在传统Q型暖风机的基础上成功研发的

      新型产品；

  2. 蒸汽暖风机采用了低噪音外转子轴流风机，钢制翅片管散热器及精美的百叶窗等部件组成；

  3. XQ型蒸汽暖风机结构紧凑合理、外形新颖美观；

  4．蒸汽暖风机热媒为饱和蒸汽；

  5．XQ型蒸汽暖风机适用于一般厂房、车间等大型建筑物循环采暖。







二、XQ型蒸汽暖风机技术参数:

型 号	风   量 （m3/h）	蒸气压力 （MPa）	散热量 （kw）	凝结水量 （kg/h）	进风温度 （℃）	出风温度 （℃）	噪 音  dB(A）	风 速 （m/s）
XQ-40	2060	0.1	24.3	37.3	15	54	60	3.2
		0.2	27.2	41.8		60
		0.3	29.7	45.7		63
		0.4	31.8	48.9		66
XQ-50	4150	0.1	40.8	62.6	15	54	60	3.45
		0.2	44.4	68.2		60
		0.3	48.4	74.4		63
		0.4	51.4	78.9		66
XQ-70	7170	0.1	62.3	95.7	15	51	70	3.79
		0.2	70.3	108		56
		0.3	76.1	116.9		60
		0.4	88	135.1		62
XQ-80	10100	0.1	107.5	165.1	15	56	70	4.1
		0.2	120.9	185.7		61
		0.3	131.3	201.7		65
		0.4	139.5	214.2		68

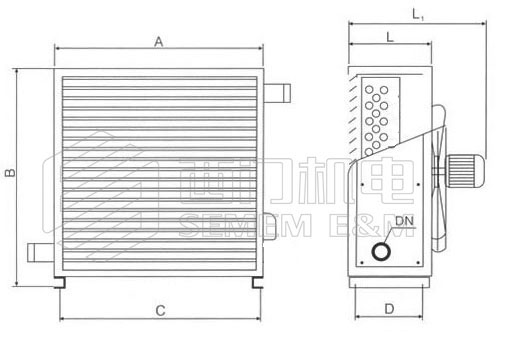

三、XQ型蒸汽暖风机安装尺寸：







型   号	A	B	C	D	L	L1	电机功 率( W )	重量 Kg	DN
XQ-40	500	520	500	180	230	~420	110	58	32
XQ-50	670	690	670	180	230	~440	185	80	32
XQ-70	840	860	840	180	230	~450	260	120	40
XQ-80	1000	1030	1000	180	230	~480	360	170	50



 四、XQ型蒸汽暖风机安装使用与维护

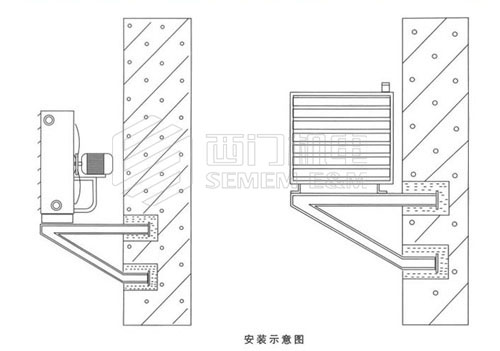

 1.  XQ型蒸汽暖风机可安装在墙体结构件上；

 2.  安装前应检查蒸汽暖风机的完好性；

 3.  XQ型蒸汽暖风机的冷凝水管路上要装有冷凝水排除器（疏水阀）；

 4.  电动机接线应使风机叶轮按旋转标牌示意方向旋转；

 5.  蒸汽暖风机在使用之前、应仔细检查个连接处的紧固情况，如有松动，应立即紧固；

 6.  蒸汽暖风机每次工作之前，要排净翅片管散热器中的混合气体，预热5-10分钟再送风工作；

 7.  XQ型蒸汽暖风机停止工作后，应放净散热器中的冷凝水；

 8.  蒸汽暖风机需保持清洁，可用压缩空气吹除翅片管散热器及其它部位的灰尘；

 9.  蒸汽暖风机工作2-3年后，应立即清翅片管散热器的水管内腔，可用化学方法去除水垢；

10. XQ型蒸汽暖风机也可根据用户要求生产成防爆型蒸汽暖风机；

11. 订货须知：

      XQ型蒸汽暖风机热媒接口可根据用户要求同侧连接、异侧连接、上下连接均可。
