SEMEM_钢制绕片热镀锌翅片管
更新 2018-12-06 阅读 点赞
产品描述：钢制绕片热镀锌翅片管，工作温度：200℃；特性:郊区环境标准使用50年;市区或近海区域标准使用20年.经西安交大热工实验室测试,接触热阻小,性能高,耐用。

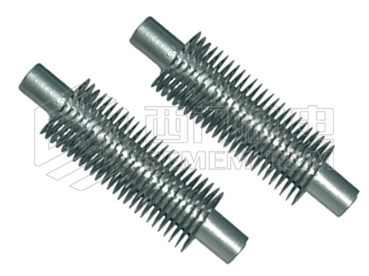

SEMEM_钢制绕片热镀锌翅片管
SEMEM_钢制绕片热镀锌翅片管
一、钢制绕片热镀锌翅片管概述:
钢制绕片热镀锌翅片管是采用直绕式加工工艺，即在一根优良无缝钢管上，通过专用绕片机，把优良钢带靠机械力紧密、均匀地缠绕在基管外表面，两端进行点焊固定；然后将钢制绕片翅片管整体进行热镀锌处理。
二、钢制绕片热镀锌翅片管特点:
1、翅片紧密的缠绕在基管外表面，经西安交大热工实验室测试，其接触热阻小，传热性能高。
2、防腐耐用：在郊区环境下，标准的热镀锌防锈厚度可保持50年以上而不必修补；在市区或近海区域，标准的热
镀锌防锈层则可保持20年而不必修补；
3、可靠性好：镀锌层与钢材间是冶金结合，成为钢表面的一部份，因此镀层的耐用性较好；
4、镀层的韧性强：镀锌层形成一种特别的冶金结构，这种结构能承受在运送及使用时受到机械损伤；
5、全面性保护：镀件的每一部分都能镀上锌，即使在凹陷处、尖角及隐藏处都能受到全面保护；

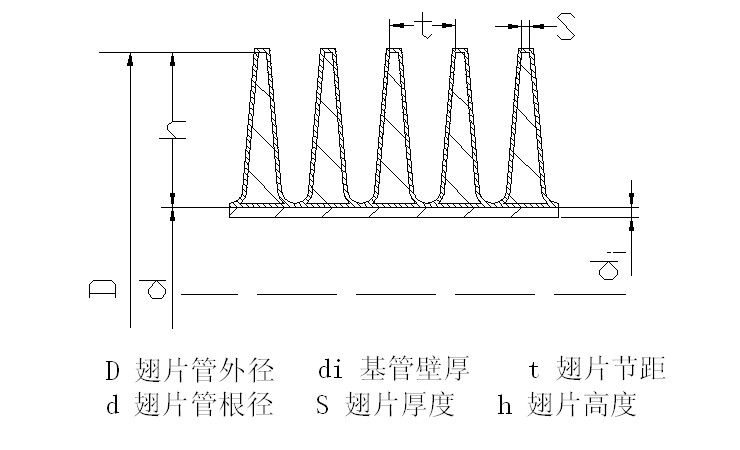

三、钢制绕片热镀锌翅片管结构示意图:
四、钢制绕片热镀锌翅片管型号及规格:
|
型 号 |
翅 片 外 径 |
翅 片 根 径 |
基 管 壁 厚 |
翅 片 节 距 |
翅 片 厚 度 |
单位长度 外表面积
|
翅化比 |
工作 温度 |
工作 压力 |
|
D (mm) |
d (mm) |
di (mm) |
t (mm) |
S (mm) |
Sw (m2/m) |
ε(Sw/Sn) |
℃ |
MPa |
|
|
SD-18*2 |
38 |
18 |
2 |
3 |
0.3 |
0.64 |
13.9 |
200 |
1.0 |
|
-22*2 |
42 |
22 |
2 |
5 |
0.5 |
0.54 |
14.2 |
200 |
1.0 |
|
-25*2.5 |
45 |
25 |
2.5 |
6 |
0.5 |
0.45 |
14.42 |
200 |
1.0 |
|
-22*2 |
54 |
22 |
2 |
5 |
0.5 |
0.85 |
21.8 |
200 |
1.0 |
|
-40*3 |
88 |
40 |
3 |
12 |
0.5 |
0.94 |
32.2 |
200 |
1.0 |
|
-57*3 |
121 |
57 |
3 |
16 |
0.5 |
1.30 |
38.6 |
200 |
1.0 |
