SEMEM_YZ暖气片
更新 2018-12-19 阅读 点赞
产品描述:系针对铸铁暖气片及其他钢制暖气片工作压力低,传热系数低的缺点,在TZ采暖散热器之后,又开发设计的一种新型产品。

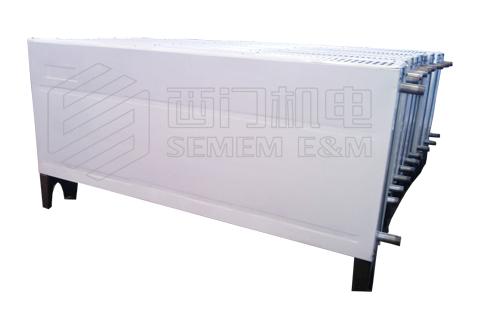

SEMEM_YZ暖气片
SEMEM_YZ暖气片
一、YZ暖气片概述
1. YZ暖气片系针对铸铁暖气片及其他钢制暖气片工作压力低,传热系数低的缺点,在TZ采暖散热器之后,
又开发设计的一种新型产品;
2. YZ暖气片体积小、重量轻、承压高、安装方便、外形美观、散热面积大,价格低廉;
二、YZ暖气片结构及特性
1.YZ暖气片采用先进工艺,把0.5×16mm的钢带用专机绕片于Φ22×2的无缝钢管上,
使散热翅片与散热管接触紧而广,成浑然一体,传热性能良好、稳定,且耐腐蚀。
2.YZ暖气片一般为落地安装,也可改为挂墙安装,进出口接管一般为Dg20,分正,反面;
3.YZ暖气片型号表示:YZ-Ⅰ(Ⅱ)-□□
Ⅰ(Ⅱ)—表示一排管(二排管)
□□—暖气片长度分米化整
4.YZ暖气片适用热媒:蒸汽、热水。
5.YZ暖气片蒸汽工作压力:1.0MPa;
6.YZ暖气片工作水温:130℃~70℃
三、YZ暖气片有关数据
表1.YZ暖气片传热系数K(W/m²·h·℃)
热水△t=tpj-tm(℃) |
蒸汽(表压MPa) |
符号意义: tpj:热媒平均温度℃。 Tm:室内采暖计算温度℃。 |
||
30-50 |
60-80 |
0.07 |
0.1以上 |
|
4.5 |
5.5 |
6.5 |
7.2 |

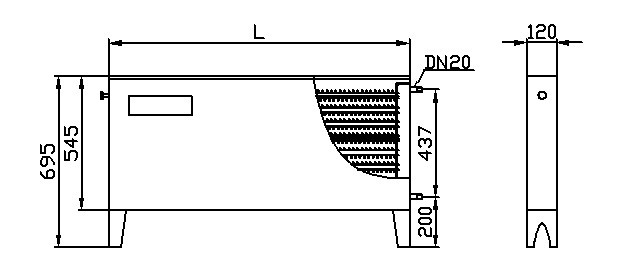

表2:YZ暖气片外形尺寸,技术参数表
规格 |
YZ-I(II)-5 |
YZ-I(II)-6 |
YZ-I(II)-7 |
YZ-I(II)-10 |
YZ-I(II)-12 |
|
L(mm) |
520 |
620 |
720 |
1020 |
1220 |
|
散热面积(m²/台) |
YZ-I- |
2.5 |
3 |
3.5 |
5 |
6 |
YZ-II- |
5 |
6 |
7 |
10 |
12 |
|
水容量(升/台) |
YZ-I- |
2.2 |
2.4 |
2.6 |
3.0 |
3.6 |
YZ-II- |
3.2 |
3.6 |
4 |
5 |
6 |
表3:YZ暖气片在不同蒸汽工作压力工况下散热量表 单位W
室内温度 (℃)
蒸汽压力
(MPa)YZ
YZ
YZ
YZ
YZ
YZ
YZ
YZ
YZ
YZ
-I-5
-II-5
-I-6
-II-6
-I-7
-II-7
-I-10
-II-10
-I-12
-II-12
5
0.07
2074
3940
2489
4728
2904
5518
4153
7890
4984
9468
0.2
2673
5078
3208
6094
3743
7111
5353
10169
6423
12203
0.3
2881
5475
3457
6570
4035
7667
5769
10964
6923
13157
10
0.07
1797
3761
2375
4513
5771
5267
3963
7523
4756
9038
0.2
2568
4880
3082
5856
3596
6834
5143
9773
6171
11728
0.3
2777
5276
3332
6331
3889
7389
5561
10566
6673
12679
14
0.07
1904
3617
2285
4340
2666
5065
3813
7243
4575
8692
0.2
2485
4721
2982
5665
3480
6611
4976
9454
5972
11345
0.3
2694
5118
3233
6142
3773
7167
5395
10249
6474
12299
16
0.07
1688
3545
2239
4255
2613
4964
3732
7091
4479
8510
0.2
2443
4642
2932
5570
3420
6498
4886
9283
5863
11140
0.3
2652
5038
3182
6046
3712
7054
5304
10077
3641
12092
20
0.07
1791
3402
2149
4083
2507
4763
3582
6805
4298
8166
0.2
2359
4483
2831
5380
3303
6276
4719
8966
5663
10759
0.3
2568
4880
3082
5856
3596
6832
5136
9759
6164
11711
25
0.07
1696
3223
2036
3867
2357
4512
3393
6446
4071
7735
0.2
2255
4285
2706
5141
3157
5998
4510
8569
5412
10283
0.3
2464
4681
2957
5616
3449
6554
4928
9363
5913
11235
表4.YZ暖气片在不同热水温度工况下散热量表 单位W
室内温度
(℃)热水温度
(℃)YZ
YZ
YZ
YZ
YZ
YZ
YZ
YZ
YZ
YZ
-I-5
-II-5
-I-6
-II-6
-I-7
-II-7
-I-10
-II-10
-I-12
-II-12
5
95-70
1236
2348
1483
2818
1730
3288
2482
4697
2966
5636
130-70
1515
2879
1818
3454
2121
4030
3031
5758
3637
6909
10
95-70
1156
2197
1387
2636
1618
3076
2312
4394
2775
5273
130-70
1435
2726
1723
3273
2010
3813
2871
5455
3445
6454
14
95-70
1092
2075
1310
2490
1529
2906
2187
4155
2624
6986
130-70
1371
2605
1645
3126
1920
3648
2746
5216
3295
6260
16
95-70
1060
2014
1272
2417
1484
2820
2123
4033
2547
4840
130-70
1340
2546
1608
3055
1877
3656
2683
5099
3220
6188
20
95-70
997
1894
1196
2273
1396
2653
1993
3793
2396
4552
130-70
1276
2424
1531
2909
1787
3395
2555
4855
3066
8526
25
95-70
833
1586
1000
1899
1167
2216
1668
3169
2002
3803
130-70
1196
2272
1435
2727
1675
3182
2395
4551
2871
5461
