SEMEM_DFK-5/6/7/8电动阀门控制器

 一、DFK型电动阀门控制器 概述：
        DFK型电动阀门控制器用以控制电动阀门的开启和关闭，可以现场操作，也可以远距离操作，可以单独控制也可集中控制，对于使用管道阀门的石油、化工、水电、煤炭、冶金等工业部门具有重要意义。

二、DFK型电动阀门控制器 参数：
1、阀门控制器按控制电动机功率不同，型号如下:

2、电源电压：380VAC 50Hz三相四线；
3、工作条件：

     a)环境温度0-50度;

     b)相对温度85%，海拔不高于1000米;
     c)周围不含有腐蚀性、易燃、易爆的物质;

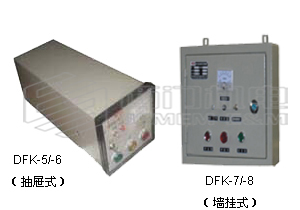

4、外形及开孔尺寸：控制器有盘装式和墙挂式两种

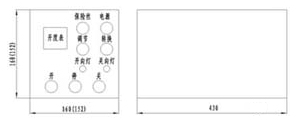

DFK抽屉式控制箱外形尺寸图：

DFK挂壁式外形尺寸图：

5、重量

三、DFK型电动阀门控制器 工作原理：

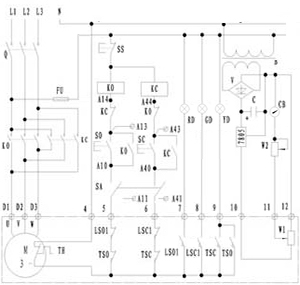

       DFK型电动阀门控制器的电气电路由主电路，控制电路和指示电路组成，原理如下：

       电位器1W是电动阀门附件，其阻值与阀门开度成正比，当2SA开关处于本机时，可以由本机控制。按下1SB则阀门关，按下2SB则阀门开，当达到全关或全开位置时，行程开关1WK(2WK)起作用，则接触器GKM(KKM)断电，此为全关(全开)状态，当2SA开关处于本机时，还可由11，12，15号端子引线外接的按钮3SA，4SB操作阀门的开关，且有自锁，要停止阀门动作，则要操作现场停止按钮或事故开关3SA。当超转矩开关1GK(2GK)动作时，自动使接触器断电，此时转矩超载指示灯亮，并合使对阀门的同向操作无效，直到故障被确认，操作本机电源1SA开关或现场事故开关3SA则可解除故障指示及保护状态。

       阀门全开(全关)时，行程开关2WK(1WK)动作，阀门指示灯常亮，阀门在开(关)过程中，阀门指示灯闪亮，闪亮过程是由振荡器闪动开关完成的，机内有DC15V直流电源作为阀门开度表用电源，当2SA开关处于自动时，由16,11,12号端子引线外接开关，可作自动控制用，但开关操作无自锁，闭合时阀门动作，断开时阀门停止。本机有阀门位置信号的4~20mA电流输出，选型加尾注A。

四、DFK型电动阀门控制器 面板操作说明：
DFK型电动阀门控制器面板布置见图1说明如下：
1、开度表：阀门开启、关闭的程度；。
2、黄绿色指示灯：过转矩指示，全开全关指示。阀门开关过程指示灯闪动，全开全闭指示灯常亮。
3、红色指示灯：电源指示；
4、电源开关：拨到电源位置，接通电源，相反切断电源；

5、阀开按钮：控制阀开；
6、阀关按钮：控制阀关；。
7、切换开关：本机位置-由本机操作或现场按钮操作(有自锁)
      自动位置-由自动装置控制或现场按钮操作(无自锁)
8、开度调节电位器：调节开度表与阀门开度对应。

五、DFK型电动阀门控制器 使用说明：
1.按电气原理图将控制器和电动装置连接好，开启电源，按工作原理介绍的内容检查控制器的各个工作状态；
2.开度表调节，先将电位器顺时旋到头，然后开启电源，开启阀门到全开位置，逆时针旋转,电位器调整开度表指针到100％；
3.与电动装置联接在一起的总装调整，详见阀门电动装置使用说明书。

六、DFK型电动阀门控制器 端子接线:
       DFK型电动阀门控制器通常1GK、2GK、1WK、2WK有常开接点，则端子5、6应与电源端子N连接。不使用1GK、2GK、1WK、2WK的常闭接点。此时5、6号端子应与N端子短接。
