小提示:TB-A1型智能水泵控制器,又名泵宝。适合深井泵,潜水泵、离心泵、管道泵等液位/压力控制的给水或排水。额定工作电压220VAC/50HZ,匹配电机功率0.37-2.2KW。过流,缺相,短路,欠压,过压,干转保护。



TBA1型 智能水泵控制器

额定工作电压:AC220V/50HZ
匹配电机功率:0.37-2.2KW

一、TBA1型智能水泵控制器 概述
·适用于0.37-2.2KW单相220V不锈钢/铸铁深井潜水泵、管道泵等的自动液位或自动压力控制及保护,尤其独特设计的无需安装下水池(水井)探头即可实现灵敏可靠的水泵干转停机保护功能。
·产品广泛应用于深井泵、潜水泵、排污泵、管道泵、增压泵、多级泵、离心泵等;应用于生活供水、地下排污、高楼供水等。
·优化功能:
 ★ 手动、自动功能
 ★ 手动状态下带过载、缺相保护
 ★ 最优化的按键:设置简单,操作简单
 ★ 探头免维护:一般情况下1-2年不用维护
 ★ 电路集成度更高,产品故障率更低
 ★ 控制器内可装配(或选配)所需的外置交流启动电容。

预留电容位置尺寸

给水自动控制方式

排水自动控制方式

压力自动控制方式

二、TBA1型智能水泵控制器 产品特点

·工作电压:AC220V/50Hz
·匹配电机功率:0.37-2.2KW
·采用数码芯片控制,集上、下液位和压力控制于一体
·具有自动、手动两种工作模式可供选择
·具有缺相、过载、空载(干转)、超低压等保护功能
·具有故障记忆功能,5次故障原因可轻易查阅
·具有交流数码信号检测功能,探头更耐用、抗干扰更强
·国内首创防锈保护功能,能有效防止电机锈死
·人性化设计,安装便捷、操作简单、维修方便
·六道工艺检验,120小时动态故障模拟充分老化


三、TBA1型智能水泵控制器 主要技术指标

·堵转动作时间: ≤1.5秒
·空载保护动作时间: ≤20秒
·本机功率损耗:静态功率:3.5W,动态功率:4.5W
·过流动作时间: 1秒→1分钟(反时限特性:电流越大时间越短)
·液位控制方式:脉冲电极探头检测,讯号控制距离≤1000米
·压力控制方式:电接点压力表、常开常闭型压力开关、浮球液位开关
·防护等级:IP22

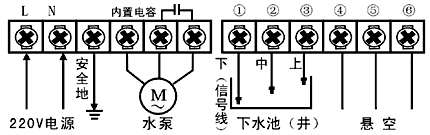

四、TBA1型智能水泵控制器 典型接线

·排水接线图:



·压力接线图:





五、TBA1型智能水泵控制器 安装与使用

 1、将控制器固定在墙壁上,打开接线盒,按标签提示接好电源、水泵以及探头线。注意探头线不能短路,不能挨着水池壁。如用空载保护,则不能接下水池讯号线。
 2、开机:连接好所有的线后,把控制器底端的开关,拨至“自动”,水泵即可开机。用户可以用底端的“自动/停止”键来开启水泵或关闭运行的水泵,但此时请注意,控制器内带电,请注意安全!
 3、过载设定:先开机让水泵正常工作后,记下水泵的工作电流值,再按“过载设定/确认”键,此时“过载设定/确认”键上端指示灯亮,再按“▲/↓”键, 将电流表数值调整为您记下的电流值,再按“过载设定/确认”键,此时指示灯灭即可。
 4、空载设定:先关闭水源,开机,让水泵空转(1分钟左右),记下水泵的空转电流值,再按“空载设定/确认” 键,此时“空载设定/确认”键上端指示灯亮,再按“▲/↓”键, 将电流表数值调整为您记下的电流值,再按“空载设定/确认”键,此时指示灯灭即可。空载电流也可以按正常工作电流之0.85倍设置。
 5、空载设定出厂默认值为0,此时下水池可用讯号线进行控制,如果空载值一经设定(不为0),下水池讯号线将不起作用。
 6、压力接法:将控制器“压力、水池”选择开关(在讯号线接线端子上端)拨 到“压力” 档,然后将上水池讯号线高中低水位与电接点压力表高中低压力位对接。
 8、复位:控制器电压电流指示灯闪烁,提示有过载时,请务必先排除故障,再按复位键,水泵才能恢复工作。
 9、安装环境要求及注意事项:
  a、讯号线安装:三个探头不能短路、不能挨着池壁,延长讯号线时,请用防水胶布确保接驳良好;
  b、安装时请关闭电源,先将水泵电源线与控制器连接好,然后接好上、下水池讯号线,再设置过载和空载保护,务必接地线!
  f、控制器请安装在室内,避免太阳直接爆晒,或者淋雨;
  g、使用 温 度:-10℃至40℃
     湿 度:相对湿度不大于90%
     海拔高度:不超过2000M
