小提示：A8/A9型智能水泵控制器，包括A8型智能水泵控制器（一控一），A9型智能水泵控制器（一控二）。额定工作电压：AC380V/50HZ，匹配电机功率：0.75-15KW。
A8/A9型 智能水泵控制器
A8(一控一) |
A9(一控二) |
额定工作电压：AC380V/50HZ
匹配电机功率：0.75-15KW
一、A8/A9型智能水泵控制器 概述
一控一（A8型水泵控制器）：适用于0.75-15KW直接启动型的三相不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动液位/压力控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，更方便深井潜水泵、管道泵的施工安装及节省费用。
一控二（A9型水泵控制器）：适用于0.75-15KW两台水泵直接启动型的三相不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，更方便深井潜水泵、管道泵的施工安装及节省费用。
特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，泵故障自动切换功能可使供水系统的可靠性得到保障。
本机可通过拔动接线盒内"控制切换开关"位置的组合,可切换成6种不同的自动控制方式,以适合不同应用场合的使用.
|
|
|
给水自动控制方式 |
排水自动控制方式 |
压力自动控制方式 |
8/A9型智能水泵控制器 型号规格系列
型号规格 |
A8-4 |
A8-11 |
A8-15 |
A9-4 |
A9-11 |
A9-15 |
额定输出功率 |
0.75-4KW |
5.5-11KW |
15KW |
0.75-4KW |
5.5-11KW |
15KW |
控制特性 |
一控一 |
一控二 |
二、A8/A9型智能水泵控制器 产品特点
A8型水泵控制器 |
A9型水泵控制器 |
1、工业级水泵专用电脑主板及模块
2、高可靠免探头水泵干转保护
3、短路、过流、缺相故障进行自动保护、自动报警
4、欠压、过压故障自动停机，自动恢复
5、数码型电压/电流表实时动态显示
6、PVC轻触按键面板，操作简单
7、故障动态声光报警
8、一键整定所有电流保护参数
9、特别设计应急直通开关，特殊情况可直通应急使用
10、长距离自动液位控制/压力控制
11、自动方式具停电记忆来电恢复功能
12、整和型设计，体积小，安装方便
13、配赠高可靠免维护液位探头（如使用浮球或电接点压力表需额外购置）
14、整定状态指示
15、液位压力自动转换 |
1、工业级水泵专用电脑主板及模块
2、高可靠免探头水泵干转自动停机保护
3、短路、过流、缺相、欠压故障进行自动保护及切换
4、主备双泵自动轮换及故障自动切换（DV-A9）
5、少水或大水量时双泵同时运行
6、可切换6种控制方式适应所有水泵控制的需要
7、数码型电压/电流表实时动态显示
8、PVC轻触按键面板，操作简单
9、故障动态声光报警
10、电流保护参数免调试单键整定、记忆功能
11、长距离自动液位控制
12、自动方式具停电记忆来电恢复功能
13、整和型设计，体积小，安装方便
14、配赠高可靠免维护液位探头（如使用浮球需额外购置） |
三、A8/A9型智能水泵控制器 主要技术指标
A8型水泵控制器 |
A9型水泵控制器 |
控制特征：双液位自动控制/压力表自动控制
控制方式：手动/自动控制
液位控制特性：脉冲电极探头或浮球开关检测
压力控制特性：电接点压力表
额定输出功率：0.75-4KW 5.5-11KW 15KW（以铭牌标注为准）
额定工作电压：AC380V/50HZ
过流动作时间：5秒-5分钟（反时限特性-电流越大时间越短）
缺相动作时间：<2秒
短路动作时间：<0.1秒
欠压动作时间：<5秒
过压动作时间：<5秒
欠压动作电压：323V
过压动作电压：425V
欠压过压恢复时间：5分钟
干转保护动作时间：6秒
过流故障恢复时间：30分钟
干转故障恢复时间：30分钟
液位传输距离：≤1000米
防护等级：IP22 |
控制特征：自动控制，一主一备（一控二）或双泵同时启动
控制方式：手动/自动控制，双泵轮换及故障自动切换
控制特性：脉冲电极探头/浮球开关检测/压力表/压力开关
额定输出功率：0.75-4KW 5.5-11KW 15KW （以铭牌标注为准）
额定工作电压：AC380V/50HZ
外形尺寸：370(高)*276(宽)*125(厚)
过流动作时间：5秒-5分钟（反时限特性-电流越大时间越短）
干转故障恢复时间：30分钟（手动），自动状态下1秒后切换至另一台泵
过流故障恢复时间：30分钟（手动），自动状态下1秒后切换至另一台泵
欠压动作电压：323V
欠压动作时间：<5秒
缺相动作时间：<2秒
短路动作时间：<0.1秒
干转保护动作时间：6秒
双泵自动轮换：1：1轮换次数
信号传输距离：≤1000米
防护等级：IP22 |
四、A8/A9型智能水泵控制器 典型接线
A8型水泵控制器接线：

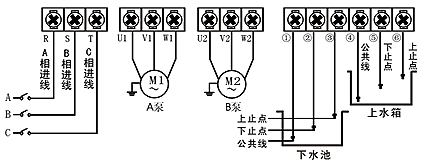

A9型水泵控制器接线：
|
